泰和安J-SJP-M-TX3140 手動火災報警按鈕接線安裝技術

1 概述

J-SJP-M-TX3140 手動火災報警按鈕（以下簡稱報警按鈕），結構美觀大方，安裝接線方便牢靠。當人工確認發生火災后，按下報警按鈕上的按片，即可向控制器發出報警信號，控制器接收到報警信號后，將顯示出報警按鈕的編碼信息與安裝位置信息并發出報警聲響，將消防電話分機插入電話插孔即可與電話主機通訊。

本產品適用于賓館、飯店、機房、銀行、商場、倉庫、博物館、圖書館、辦公樓等場所。

2 特點

2.1 軟硬件多級濾波，提高了報警按鈕的抗干擾能力，對電磁干擾有良好的抑制能力

2.2 按片按下必須采用專用鑰匙手動復位

2.3 按下報警按鈕按片，可由報警按鈕提供獨立輸出觸點，可直接控制其它外部設備

2.4 地址碼為電子編碼設定方式，可現場改寫

2.5 PCB 板全密封防護工藝

2.6 插拔式結構設計，安裝方便牢靠

3 技術參數

3.1 工作電壓： 總線 15-28V 脈沖電壓

3.2 工作電流：

3.2.1總線靜態電流：≤0.5mA

3.2.2總線報警電流：≤2.3mA

3.3 輸出容量：額定 DC30V/100mA 無源輸出觸點信號，接觸電阻≤100mΩ

3.4 啟動零件型式：可重復使用型

3.5 啟動方式：人工按下按片

3.6 復位方式：用專用鑰匙復位。產品報警后，打開報警按鈕鑰匙蓋插入專用鑰匙向右扭動 90 度，產品即可復位。

3.7 狀態指示：

3.7.1火警燈，紅色，正常巡檢時周期性閃亮，報警后常亮，故障時燈滅或無規律閃亮

3.7.2電話燈，紅色，約 6s 閃亮一次

3.8 線制：與控制器回路采用無極性二總線制連接，與消防電話主機采用無極性二線制連接

3.9 編碼方式：電子編碼，編碼范圍（1～242）

3.10 使用環境：戶內，溫度-10℃～+55℃，相對濕度≤95%RH，不凝露

3.11 殼體材料和顏色：ABS，紅色

3.12 外殼防護等級：IP43

3.13 重量：約 150g

3.14 外形尺寸：95mm×95mm×42mm（帶底殼）

3.15 安裝孔距：60mm

3.16 執行標準：GB 19880-2005

4 結構特征和工作原理：

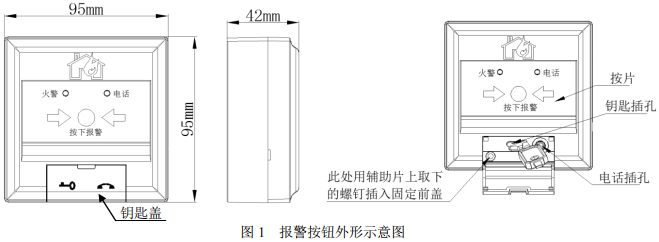

4.1 報警按鈕的外形示意圖如圖 1：

4.2 工作原理

本報警按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。報警按鈕內置

單片機，完成報警檢測及與控制器通訊功能。按下報警按鈕按片，可由報警按鈕提供獨立輸出觸點，用來聯動現場外部設備（如聲光警報器、警鈴、門燈等）。

5 安裝與布線:

警告：安裝設備之前，必須切斷回路電源并確認全部底殼已安裝牢靠。

5.1 安裝方法：

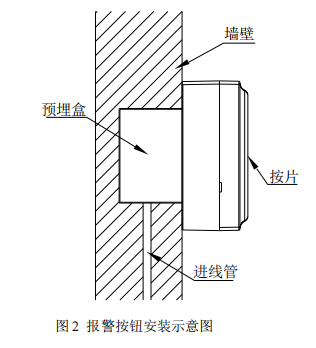

報警按鈕進線管采用暗裝方式（如圖 2）。

5.2 布線：

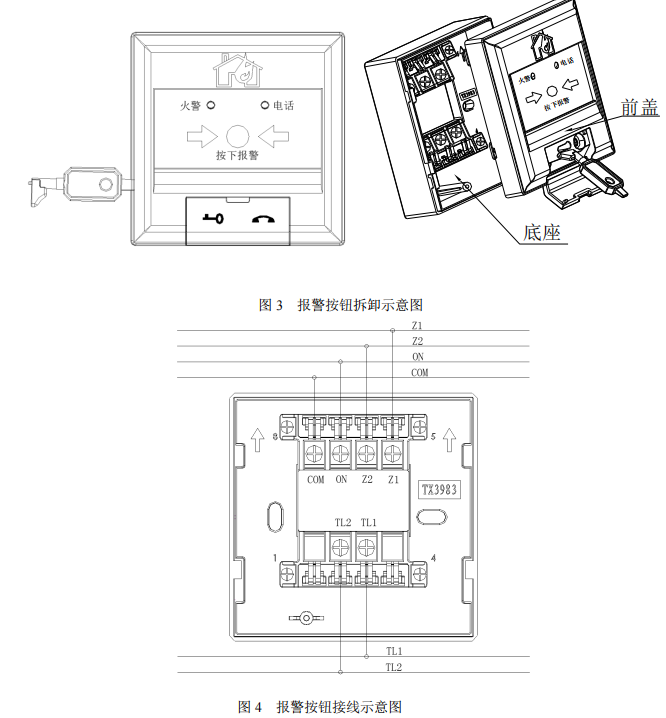

本報警按鈕底座與上蓋之間采用插接方式，插入專用鑰匙，即可將報警按鈕的底座與上蓋拆開(如

圖 3)。接線完畢再將報警按鈕插接在底座上，底座安裝時應注意方向，底座上標有安裝方向標志（如圖4 ）。

Z1 、Z2 ：與報警控制器信號總線連接，無極性。

ON、COM：額定 DC30V/100mA 無源輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。

TL1、TL2：與消防電話系統連接，無極性。

5.3 布線要求： 總線(Z1、Z2)采用 RVS-2*1.0 mm

2 或 1.5 mm

2 線；觸點線(ON、COM)采用 RVS-2*1.0

mm2 或 1.5 mm2 線；消防電話線(TL1、TL2)采用 RVVP 屏蔽線，截面積≥1.0mm2。穿金屬管

（線槽）或阻燃 PVC 管敷設。

6 測試

警告：待全部設備都安裝完畢后再接通電源。

系統將進行維護，會因此而臨時停止工作。同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。

6.2 按下報警按鈕按片，報警按鈕紅色火警指示燈應點亮，控制器應顯示該報警按鈕地址。將電話分機插入報警按鈕插孔中，電話分機向電話主機發出呼叫，電話主機接通后應通話正常。

6.3 測試結束后，用復位鑰匙使報警按鈕復位，并通知有關管理部門系統恢復正常。

6.4 在測試過程中不合格的報警按鈕檢驗其連接線是否正常，然后再進行測試，如仍不能通過測試，則應返回維修。

7 使用與操作

編碼操作：利用本公司的手持編碼器 TX6932 進行現場編碼，編碼時將編碼器的兩個夾子分別與總線兩個端子連接，打開手持編碼器電源，輸入要寫入的地址碼（地址碼范圍必須是：1－242，同一回路的地址碼 ），按下“寫”鍵，如果編碼成功，在發送完地址碼后，液晶屏上將會顯示“編碼成功”，如果編碼失敗，液晶屏上會顯示“編碼失敗”以提示編碼失敗。編碼的詳細步驟和方法請參見《TX6932 手持編碼器使用說明書》。

8 搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。儲存環境應保持通風、干燥，切忌露天存放。

9 注意事項：

9.1 如果報警按鈕在長期運行后報故障，應首先檢查報警按鈕是否受到損壞，或是否安裝位置有了不應有的變化，然后再考慮報警按鈕的其他故障。

9.2 本產品為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

9.3 每隔半年應對報警按鈕進行一次報警功能測試。

9.4 該報警按鈕的專用復位工具應有專人進行保管和使用，由于非專用人員進行誤操作而造成的損失，我公司概不負責任。
