泰和安JTW-ZDM-TX3111點型感溫火災探測器(A2R）接線安裝技術

一、概述

JTW-ZDM-TX3111點型感溫火災探測器(A2R)（以下簡稱感溫探測器）為非編碼探測器。本產品采用先進的單片機技術，根據多種先進的火災判斷依據，可以準確快速的探測環境溫度的變化，準確及時的確定火災并進行報警。

本產品外型設計美觀、安裝方便可靠，適用于賓館、飯店、機房、銀行、商場、倉庫、博物館、圖書館、辦公樓等場所。

二、特點

1．采用軟硬件濾波，提高了感溫探測器的抗干擾能力

2．非編碼方式設計，使用簡便

3．PCB 板全密封防護工藝

4. 采用高靈敏度熱敏元件提高了感溫探測器對溫度變化的響應速度

三、技術參數

1. 探測器類別：A2R

2．工作電壓： DC24V±20%

3．工作電流：

1）監視電流（非峰值）：≤40uA

2）報警電流： 20mA±2mA

4．感溫探測器的狀態指示：

1）正常監視狀態 ： LED 燈周期性地閃亮

2）火警狀態 ： LED 燈常亮

3）故障狀態 ： LED 燈常滅或無規律閃亮

5．使用環境：溫度 -10℃～50℃ 相對濕度≤95％RH，不凝露

6．殼體材料與顏色：ABS，米黃色

7．重量：約 75g

8. 執行標準： GB4716-2005

四、結構特征與工作原理

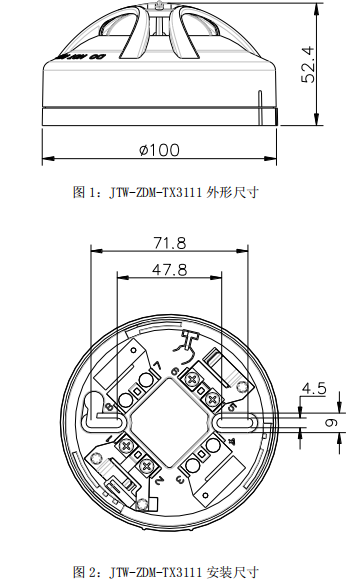

1．感溫探測器的外形尺寸及安裝尺寸示意圖如圖 1、圖 2 所示

2．工作原理

感溫探測器是利用熱敏電阻對溫度的敏感性來檢測環境溫度。熱敏電阻與一個精密電阻串聯分壓后的信號輸入到單片機，單片機利用智能算法進行信號處理。感溫探測器采用電流輸出方式，當單片機檢測到火警信號后，點亮火警指示燈，同時增大回路電流，實現報警。

五、安裝與布線

警告：安裝感溫探測器之前，請切斷回路的電源并確認全部底座已安裝牢靠。

1．安裝方法

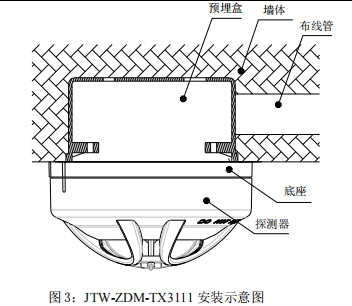

感溫探測器安裝示意圖如圖 3 所示

預埋盒可采用 86H50 型標準預埋盒；安裝時將感溫探測器上的突起標識對準底座上的突起標識，

按順時針方向旋轉，即可將感溫探測器安裝在底座上。

2．布線要求: 總線(BUS)采用 RVS-2*1.0 mm2 或 1.5 mm2 線；穿金屬管（線槽）或阻燃 PVC 管敷設。

3．接線說明

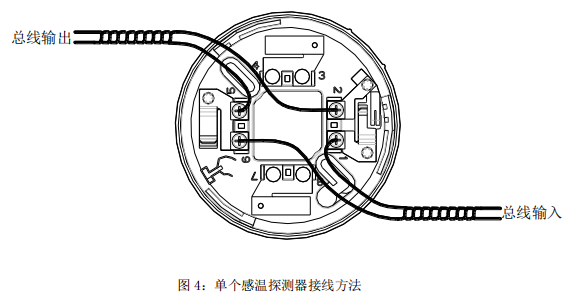

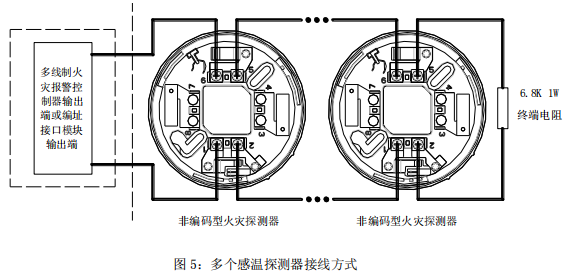

接線方式如圖 4、圖 5 所示：

六、使用和操作

感溫探測器與多線制火災報警控制器或編址接口模塊無極性兩線制連接，編址接口模塊輸出回路最多可連接 16 只非編碼現場設備，在輸出回路終端應接 6.8K 的終端電阻。編址接口模塊具有輸出回路斷路檢測功能，當輸出回路斷路時，編址接口模塊可將此故障信號傳給火災報警控制器；當摘除輸出回路中任意一只現場設備后，編址接口模塊將報故障。

七、搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。存儲環境應保持通風、干燥，切忌露天存放。

八、注意事項

1．隨感溫探測器附帶的塑料件為防塵罩，在現場安裝后及未開通驗收前，請勿過早摘除，以免感溫探測器受到污染。

2．感溫探測器為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

3．每隔半年應對感溫探測器進行一次報警功能測試。

4．房間進行裝修、粉刷施工時，請務必裝上防塵罩，以免感溫探測器受到灰塵污染。

5. 在可能產生陰燃火的場所，不宜選用感溫探測器。
