泰和安JTY-GM-TX3131點型家用感煙火災探測器接線安裝技術

1 概述

JTY-GM-TX3131 點型家用感煙火災探測器（以下簡稱感煙探測器）。本產品采用性能卓

越的單片機(MCU)，通過單片機內部固化的運算程序來完成對外界環境參數變化的補償和火警

判斷。內置蜂鳴器，報警后發出聲音報警信號，同時具有消音功能。本產品適用于家庭、賓

館、公寓等場所。

2 特點

2.1 自動補償功能，對于一定程度上因為外部環境因素的變化而引起的性能漂移，可自動

進行補償，提高了感煙探測器的可靠性。

2.2 具有自檢功能，自檢時發出聲、光報警信號。

2.3 采用軟硬件濾波，提高了感煙探測器的抗干擾能力。

2.4 二線制總線，無極性。

2.5 具有電子編碼功能。

2.6 PCB 板全密封防護工藝。

3 技術參數

3.1 工作電壓：總線 15V-28V（脈沖電壓）

3.2 工作電流：

3.2.1 監視電流：< 350uA

3.2.2 報警電流：< 8.0mA

3.3 線制：采用二線制總線（無極性）

3.4 編碼方式：電子編碼

3.5 報警聲壓級：聲音由小到大，穩定后正前方 3 米處 45dB～75dB（A 計權）

3.6 感煙探測器的狀態指示：

3.6.1 正常監視狀態：LED 燈周期性閃亮，蜂鳴器不發聲

3.6.2 火警狀態：LED 燈常亮；聲音逐漸增大

3.6.3 故障狀態：LED 不亮或無規律閃爍

3.7 使用環境：溫度-10℃～+55℃ ，相對濕度≤95%RH，不凝露

3.8 顏色：珍珠白色

3.9 重量：約 113g

3.10 外形尺寸：直徑：100.3mm 高：48.0mm(包括底座)

3.11 執行標準：GB 22370-2008

4 結構特征與工作原理

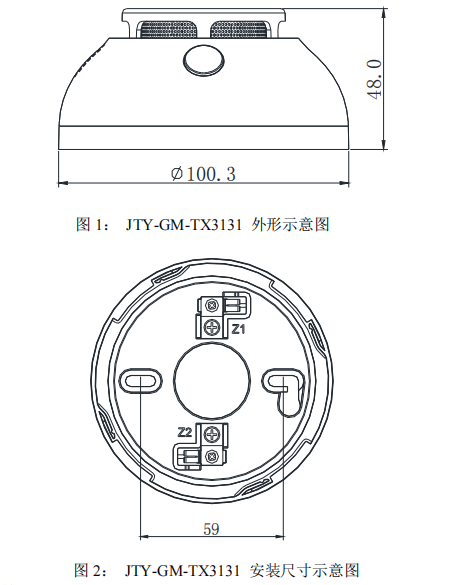

4.1 感煙探測器的外形尺寸及安裝尺寸示意圖如圖 1、圖 2 所示

4.2 工作原理

感煙探測器主要采用紅外散射原理來探測火災。在無煙狀態下，紅外接收管幾乎接收

不到信號，當有煙塵進入時，由于散射作用，使接收管信號增強，當煙塵達到預定閾值，

探測器發出聲光報警信號，并通過回碼電路將報警信息傳給控制器，使人們及早得知火

情。

5 安裝與布線

警告：安裝感煙探測器之前，請將控制器關機或斷開該回路電源，并確認全部底座已安裝

牢靠。探測器的安裝必須符合當地的電器安裝規程，不遵守規定可能會造成人員傷亡和財

產損失。

5.1 安裝方法

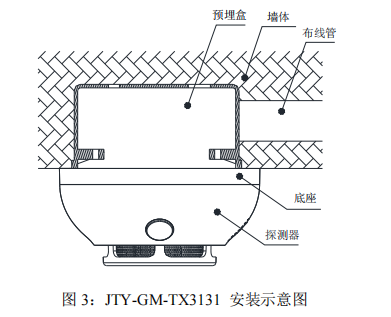

感煙探測器安裝示意圖如圖 3 所示

預埋盒可采用 86H50 型標準預埋盒，安裝時將感煙探測器底部突起標記對應底座上突起標

記順時針旋轉，即可將感煙探測器安裝在底座上。

5.2 布線要求：總線(BUS)連接線采用 RVS-2×1.0 mm2或 1.5 mm2線；穿過金屬管（線

槽）或阻燃 PVC 管進行敷設。

5.3 接線說明

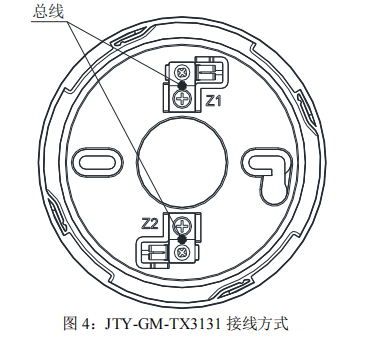

接線方式如圖 4 所示

6 使用和操作

編碼操作：可利用我司手持電子編碼器進行現場編碼（地址碼范圍必須是：1～16，同一

回路的地址碼 ），具體設置步驟和方法請參見手持電子編碼器的使用說明書。

7 維修與保養

7.1．定期對感煙探測器進行測試，若發現故障及時進行維修；

8 注意事項

8.1．感煙探測器對煙霧、灰塵、水霧及揮發性氣體敏感，因此對那些灰塵大、經常有水霧

等場所不適用，譬如居民家庭的廚房、浴室不宜安裝；另外風速大于 5m/s 的風口也不宜安

裝，因為這些地方煙霧很難積聚。

8.2．請避免在感煙探測器附近大量使用摩絲、殺蟲劑、稀釋劑等產生膠狀懸浮物的物品，

以免影響感煙探測器正常監測；

8.3．感煙探測器應在室內裝修完后再安裝，以免感煙探測器受到污染；

8.4．該產品為家用感煙火災探測器，火災時能發出聲光警報但不能滅火。

9 請聯系我們

感謝您選用 JTY-GM-TX3131 點型家用感煙火災探測器，請和我們保持密切聯系，我們將

竭誠為您提供及時、優質的服務!
