泰和安TX3201輸入模塊接線安裝技術

一、 概述

TX3201 輸入模塊（以下簡稱模塊）符合 標準 GB 16806-2006《消防聯動控制系統》。

本模塊用于監視主動型消防設備(如：水流指示器、壓力開關等)的工作狀態，并將所監視設備

的動作信號通過總線傳送給火災報警控制器。

本模塊外形美觀，采用插拔式結構，方便施工安裝；采用專用集成芯片，具有強大的分析

判斷能力，可對所監視設備的斷路狀態、短路狀態進行檢測，并通過指示燈給出狀態指示。

注意：在輸入線的末端（遠離模塊端）必須并聯一個 10K?的終端電阻，否則控制器將報

該模塊的“反饋線故障”。

二、 特點

1．二總線，無極性

2．內置專用集成芯片

3．總線與輸入線采用隔離設計，減少外部干擾的影響

4．輸入可設置為常開或常閉模式

5．軟硬件多級濾波，提高抗干擾能力

6．插拔式結構，方便施工安裝

三、 技術參數

1．總線協議：T3 協議

2．工作電壓：

總線電壓：15～28V（脈沖電壓）

3．工作電流：

總線監視電流：≤0.4mA 總線動作電流：≤1.0mA

4．指 示 燈：

輸入指示燈：紅色（正常監視狀態閃亮一次，故障狀態閃亮兩次，動作狀態常亮）

5．編碼方式：電子編碼（占一個總線地址點，編碼范圍在 1～242 之間任意設定）

6．終端電阻：10K?

7．線 制：與火災報警控制器采用無極性二總線連接

8．使用環境：

溫 度：-10℃～55℃

相對濕度：≤95%RH，不凝露

9．外形尺寸：86mm×86mm×33mm（含底座）

10．重 量：約 85g（含底座）

11．執行標準：GB 16806-2006

四、 結構特征和工作原理

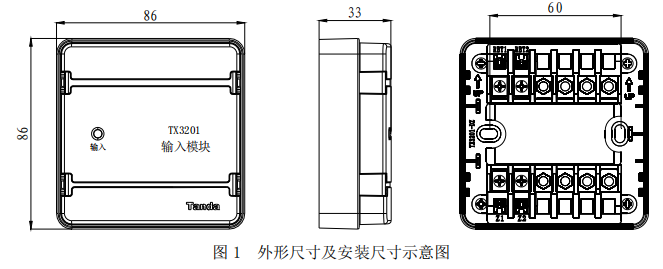

1．模塊的外形尺寸及安裝尺寸如圖 1 所示（單位：mm）。

2．工作原理

模塊內置專用集成芯片，負責監視主動型消防設備(如:水流指示器、壓力開關等)的工作

狀態，并分別以正常、動作、故障三種形式上傳給火災報警控制器。

五、 安裝與布線

警示：

? 安裝模塊之前，必須切斷回路的電源并確認底座已安裝牢靠，且連接線準確無誤。

? 在輸入線的末端（遠離模塊端）必須并聯一個 10K?的終端電阻（具體接線方法參見

圖 3）。

1．安裝方法

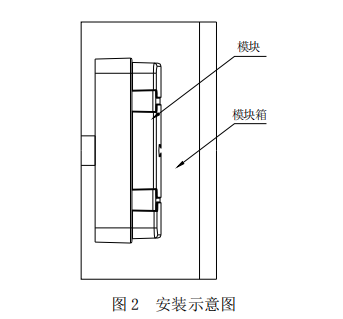

本模塊安裝在模塊箱中，將連接線正確連接至模塊底座，再安裝模塊即可，安裝示意圖如

圖 2 所示。

2．接線方式

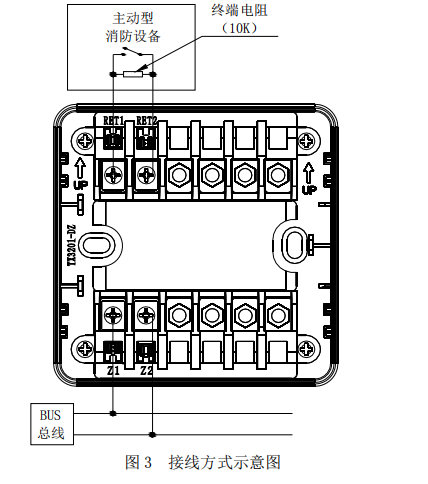

模塊的接線方式如圖 3 所示。

3．接線端子說明

Z1、Z2：總線信號輸入，無極性；

RET1、RET2：監視信號輸入，無源節點。

4．布線要求

總線和輸入線宜應采用 RVS-2×1.0mm2或 1.5mm2阻燃線，穿金屬管（線槽）或阻燃 PVC 管

敷設。

六、 使用與操作

編碼操作：可利用我司手持電子編碼器進行現場編碼（在 1～242 之間任意設定，但同一個回路中地址碼應 ），具體設置步驟和方法請參見手持電子編碼器的使用說明書。

七、 搬運和儲存

模塊的運輸、搬運、儲存均須在包裝狀態下進行。裝卸過程要輕拿輕放，防止碰撞損壞。存儲環境應保持通風、干燥，切忌露天存放。
