泰和安TX3208（A）輸入/輸出模塊接線安裝技術

一、 概述：

 TX3208（A）輸入/輸出模塊（以下簡稱模塊）符合 標準 GB 16806-2006《消防聯動控制系統》的要求。具有動作信號輸出的被動型消防設備(如:排煙口、送風口、防火閥等)通過模塊連接到總線上，本產品能夠?qū)⒖刂破鞯穆?lián)動指令傳給受控設備，然后再將受控設備的動作反饋信號送回控制器。

本產品采用插拔式結構，方便施工安裝，外形大方美觀，采用性能卓越的單片機，具有強大的分析判斷能力。本產品通過在其內部固化的運算程序，可自動對連接受控設備的控制線（斷路，短路）、反饋線（斷路、短路）進行檢測，并通過指示燈和信號端子給出狀態指示。

注意：對于反饋線必須在其末端配接一個終端電阻（10k/1w,參見圖 5、圖 6）,否則控制器將報該產品“反饋線 24V 故障”；對于控制線由于接有受控設備作負載，故無須配接終端電阻，不可斷開受控設備做試驗，否則控制器將報該模塊“輸出故障”。

二、 特點：

1. 二總線，無極性

2. 內置微處理器

3. 具有斷路短路檢測功能

4. 總線輸入端與輸出端完全隔離設計

5. 采用軟硬件濾波技術，提高模塊的抗干擾能力

6. PCB 板全密封防護工藝

7. 采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工

三、技術參數：

1. 總線協議：T3 協議

2．工作電壓:總線 15-28V（脈沖電壓），DC24V(21V-28V)

3．工作電流：

1）總線靜態電流：≤0.65mA 2）總線動作電流：≤3mA

3）電源監視電流：≤5mA 4）電源動作電流：≤20mA

4．線制：二總線，無極性；DC24V，無極性

5．編碼方式: 電子編碼

6．模塊的狀態指示：

1)正常監視狀態：綠色巡檢燈周期性地閃亮

2)信號輸入動作指示： 紅色輸入動作燈常亮，綠色巡檢燈常亮

3)啟動輸出動作指示： 紅色輸出動作燈常亮

7. 使用環境: 溫度-10℃～55℃ 相對濕度≤95%RH，不凝露

8．顏色: 米黃色

9. 重量: 143g

10.外形尺寸： 87.0mm×87.0mm×37.0mm

11.執行標準：GB 16806-2006

四、 結構特征和工作原理：

1．模塊的外形尺寸及安裝尺寸如圖 1、圖 2 所示

2．工作原理

控制器通過模塊間接控制受控設備的動作。受控設備動作后通過一對無源動作觸點給模塊一個反饋信號，模塊對其確認后會將該反饋信號再傳送給控制器，控制器上給出相應的報警顯示。本產品可自動完成對連接受控制設備的控制線、反饋線的斷線檢測。

五、 安裝與布線：

警告：安裝設備之前，請切斷回路的電源。

1. 安裝前應首先檢查外殼是否完好無損，標識是否齊全。

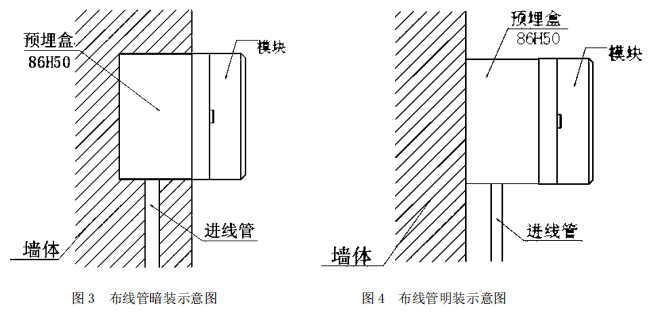

2. 模塊可采用布線管暗裝方式或布線管明裝方式。如圖 3、圖 4 所示

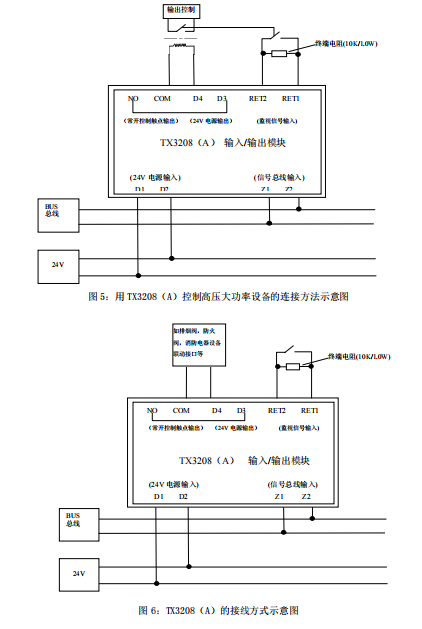

3. 接線方式: 圖 5 和圖 6

特別警告：由模塊直接控制的低壓小功率設備應滿足如下條件：

1. 工作電壓范圍：18～30V（推薦采用 24V）

2. 工作電流：≤1.5A

4．布線要求:

總線(BUS)采用 RVS-2×1.0mm2

 或 1.5mm2

線；DC24V 電源線采用 BV-2×1.5mm2

 或 2.5mm2

 線；常

開輸出線采用 BV-2×1.5mm2

 或 2.5mm2

 線；反饋輸入線采用 RVS-2×1.0mm2

 或 1.5mm2

 線。穿金屬管（線

槽）或阻燃 PVC 管敷設。

六、使用與操作

編碼操作：可利用本公司生產的手持編碼器 TX3932 進行現場編碼，（地址碼范圍必須是 1－242，同一回路地址碼 ）

功能選擇：

1.連動和點動功能可以用 TX3932 進行設置，設置為連動時，有輸出信號后輸出繼電器一直保持閉合直到輸出信號停止。設置為點動輸出信號時，繼電器動作 2±0.2S（即常開接點閉合時間為 2±0.2S）。出廠默認是連動。

2.自反饋和外反饋功能可以用 TX3932 進行設置，設置為自反饋時，有輸出信號時反饋燈自動點亮，模塊直接給主機反饋信號。設置為外反饋時，有外部反饋信號時反饋信號燈點亮，模塊給主機反饋信號。出廠默認是外反饋。

3.輸出輸入線故障是否檢測可以用 TX3932 進行設置，出廠默認是檢測。

具體設置步驟和方法請參見《TX3932 手持編碼器使用說明書》。

七、搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。儲存環境應保持通風、干燥，切忌露天存放。

八、注意事項：

1.值班人員應熟練掌握設備的操作程序，不得誤操作。

2.本模塊為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

3.每隔半年應對模塊進行一次功能測試。
