泰和安TX3217（A）中繼模塊接線安裝技術

一、 概述：

泰和安TX3217（A）中繼模塊（以下簡稱模塊），主要用于連接非編碼探測器、防爆型探測器等現場設備，當接入中繼模塊的任何一只現場設備報警后，中繼模塊都會將報警信息傳給報警控制器，控制器產生報警信號并顯示出中繼模塊的地址編號。本產品采用插拔式結構，方便施工安裝，外形大方美觀，可自動對所連接的受監測信號輸入線進行監測，并通過指示燈和信號端子給出狀態指示。

二、特點：

1. 二總線，無極性

2. 內置微處理器

3. 具有掉線檢測功能

4. 插拔式模塊結構，方便施工安裝

5. 對于電流小于 100μA 的接口，可并聯 16 只接入該模塊

6. 軟硬件多級濾波，提高了模塊的抗干擾能力，對電磁干擾具有良好的抑制能力

三、技術參數：

1. 總線協議：T3 協議

2．工作電壓：

1）總線電壓：15-28V 脈沖電壓

2）電源電壓：DC24V(20V～28V)

3．工作電流：

1）總線監視電流：≤1.1mA

2）總線報警電流：≤2.9mA

3）P1+、N1-端電流：＜2.8mA(故障)；2.8～9mA（正常）；＞11mA（火警）

4．指示燈狀態：

1）巡檢指示燈：巡檢時閃亮，綠色

2）火警指示燈：報警時常亮，紅色

3）故障指示燈：故障時常亮，黃色

5．線制：二總線制，無極性；電源電壓 DC24V，無極性

6. 編碼方式：電子編碼

7．控制器每回路最多可配接 32 個 TX3217（A）中繼模塊

8．P1+、N1-兩端必須接一個 6.8K/1W 的終端電阻

9．使用環境: 溫度-10℃～55℃ 相對濕度≤95%RH，不凝露

10．顏色:米黃色

11.重量:約 132g

12.外形尺寸：87.0mm×87.0mm×37.0mm

13.執行標準：GB 16806-2006

四、 結構特征和工作原理：

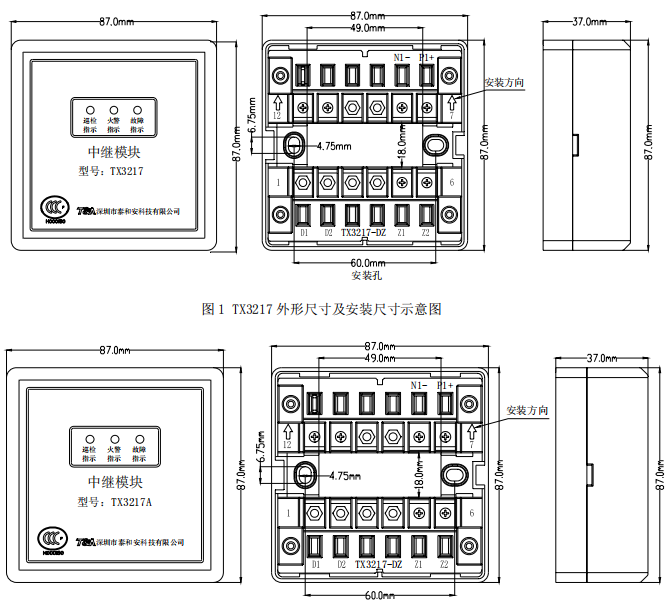

1．模塊的外形尺寸及安裝尺寸如圖 1、圖 2 所示

2．工作原理

本產品內置功能強大的微處理器，通過在其內部固化的運算程序，主要監視非編碼探測器、防爆型探測器和其它符合 EN54 標準的各類開關量電流觸發型探測器，當工作電流超過預定電流值時模塊即認為接收到火警信號，經分析確認后模塊進入火警狀態并將報警信息傳給控制器，實現報警。

五、安裝與布線：

警告：

1.安裝設備之前，必須切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。

2.在監視信號輸入線的末端（遠離模塊端）必須并聯一個 6.8kΩ/1W 的終端電阻（具體接線方法參見圖 5）。

1. 安裝方法

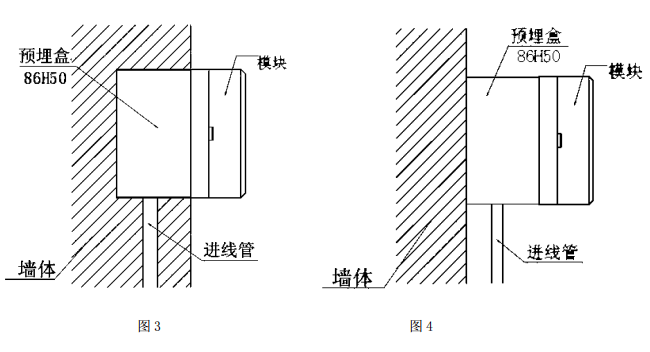

TX3217（A）中繼模塊采用進線管明裝和進線管暗裝方式，安裝時只需拔下模塊，從預埋盒的進線孔中穿入電纜并接在模塊底座的相應端子上，再插好模塊即可安裝好，安裝示意圖如圖 3、圖 4 所示

2.接線方法

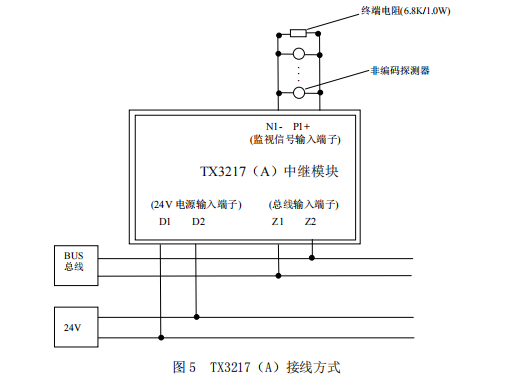

接線方式如圖 5 所示

3.布線要求

總線(BUS)采用 RVS- 2×1.0 mm2或 1.5mm2 線；DC24V 電源線采用 BV-2×1.5 mm2或 2.5mm2

 線；輸入線采用 RVS- 2×1.0 mm2或 1.5mm2 線。穿金屬管（線槽）或阻燃 PVC 管敷設。

六、使用與操作

編碼操作：可利用本公司生產的手持編碼器進行現場編碼，（地址碼范圍必須是 1－242，同一回路地址碼 ），具體設置步驟和方法請參見《TX3932 手持編碼器使用說明書》。

七、搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。存儲環境應保持通風、干燥，切忌露天存放。

八、注意事項：

1.值班人員應熟練掌握設備的操作程序。

2.本模塊為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

3.應定期對模塊進行一次功能測試。
