泰和安JTY-GF-TX3190-NB獨立式光電感煙火災探測報警器

一、 概述

JTY-GF-TX3190-NB 獨立式光電感煙火災探測報警器(以下簡稱報警器)能夠探測火災時產

生的大量煙霧，及時發出報警信號。報警器采用性能卓越的單片機(MCU)，通過單片機內部固

化的運算程序來完成對外界環境參數變化的補償和火警判斷。內置 NB-IoT 無線通訊組件，穩

定可靠，可接入智慧消防云平臺，廣泛用于家庭住宅、“三小場所”、“九小場所”等進行火

災安全監控。報警器內置蜂鳴器，探測后發出強烈的聲響，同時具有消音功能。

二、 特點

1. 報警器具有自動補償功能，對于一定程度上因外部環境（溫度、灰塵等）因素的變化而引

起的性能漂移，可自動進行補償，提高了報警器的可靠性。

2. 報警器具有自檢功能，自檢時發出聲、光報警信號。

3. 報警器具有故障狀態、報警狀態、電池欠壓狀態的提示功能。

4. 使用 NB-IoT 無線網絡，信號覆蓋廣，穿透力強。

5. 易安裝，易維護，可通過 APP 對報警器的狀態實時監控。

6. 功耗低，使用壽命長。

三、 技術參數

1．工作電壓：DC3.0V (1 節鋰電池)

2．工作電流：

 監視電流：< 40uA

 報警電流：< 140mA

3．報警聲響：大于 80dB(正前方 3m 處，A 計權)

4．通訊方式：NB-IoT 通訊

5. 保護面積：

 60 ㎡～100 ㎡，具體參數以《火災自動報警系統設計規范》(GB 50116-2013)為準

6．報警器狀態指示：

 6.1 正常監視狀態：紅燈約 48s 閃爍一次，蜂鳴器不發聲

 6.2 報警狀態：紅燈快速閃亮；蜂鳴器發出報警聲

 6.3 電池欠壓狀態：紅燈約 48s 閃爍一次，蜂鳴器短暫發聲

7．使用環境：溫度-10℃～+55℃ ，相對濕度≤95%RH，不凝露

 網絡環境（推薦值）： ECL≤1,SNR≥0,RSRP≥-110

8．殼體材料和顏色： ABS（阻燃） 珍珠白色

9．重量：約 128g(包括電池)

10．外形尺寸：直徑：100.3mm， 高：49.1mm(包括底座)

11．安裝孔距：72mm

12．執行標準：GB 20517-2006 獨立式感煙火災探測報警器

四、 結構特征與工作原理

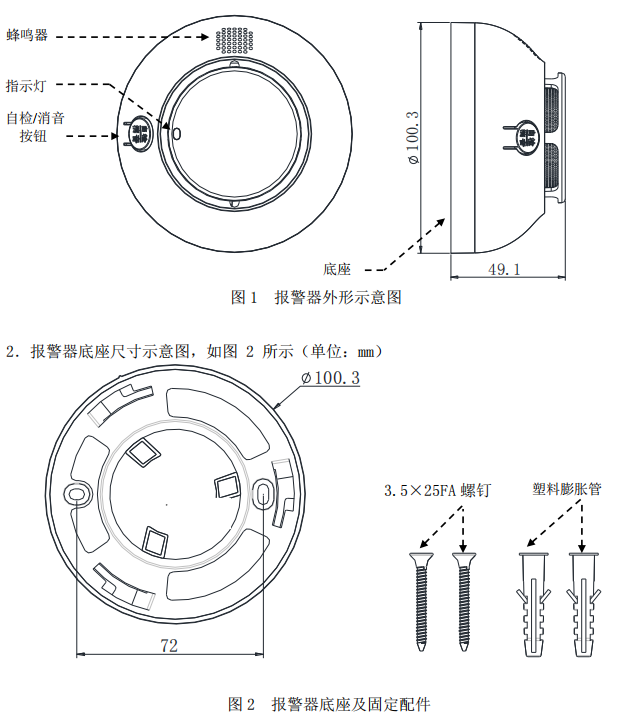

1．報警器的外形尺寸如圖 1 所示（單位：mm）：

3．工作原理

該報警器采用紅外散射原理來探測火災。在無煙環境下，紅外接收管幾乎接收不到信號，

當火災發生時，會有煙霧進入迷宮，由于煙霧對光線的散射作用，使紅外接收管接收到一個較

弱的信號，再將信號進行放大，觸發電路對放大后的信號進行閾值判別，若達到報警門限，就

會通過蜂鳴器輸出報警聲，同時報警器指示燈隨報警聲快速閃亮，使人們及早得知火情。并通

過 NB-IoT 無線通訊將報警信息傳給智慧消防云平臺，云平臺撥打預設手機號碼或火警號碼。

用戶通過手機中 APP 進行報警號碼預設，在 APP 上可查看報警信息與電池故障等信息。

五、 安裝說明

1．適宜安裝的位置：要想獲得最快的探測速度，報警器的安裝位置很重要，更佳 位置應在房

頂。

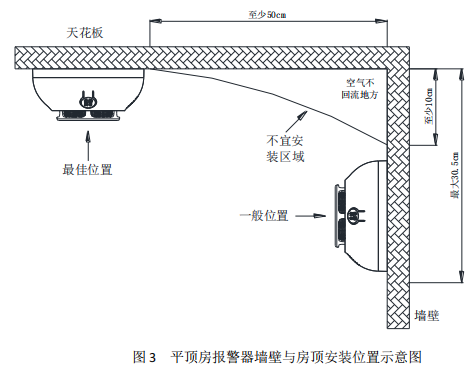

①安裝于房頂時：報警器的邊緣應距任何一面墻壁不小于 50cm。（如圖 3 所示）

②安裝于墻壁時：報警器距頂端不小于 10cm，不大于 30.5cm。（如圖 3 所示）

③安裝于傾斜或人形屋頂時：報警器應與屋頂保持一定的距離。當坡度小于 30 度時，距

離 20cm 為宜，大于 30 度則以 30cm～50cm 為宜。(如圖 4 所示）

④對燃燒產生的煙霧來說，樓梯的作用與煙囪類似，因此樓梯應安裝報警器。

⑤空氣流通的兩個區域應分別安裝報警器，如客廳與臥室兩個區域，每個區域至少安裝一

個報警器。

⑥報警器安裝位置可參考圖 5 ，請結合實際情況確定更佳 安裝位置。

2．應避免安裝的位置

①溫度低于零下 10℃、高于 55℃或相對濕度＞95%RH 的區域。

②多灰塵、多昆蟲區域。灰塵、昆蟲進入報警器內部可能引起誤報警。

③空氣回流不暢的地方。發生火災時，煙霧等燃燒產物不能及時有效的進入空氣回流不暢

的地方。

④勿將報警器安裝在產生可燃煙霧顆粒的場所，如車庫、廚房、熱水器、暖氣的位置。

⑤報警器不宜安裝在風機的送風口或抽風口附近，因為風機口附近的煙霧濃度不能有效的

反映房間內整體的煙霧濃度；不宜安裝在日光燈附近，應有 1m 以上的距離。

3．報警器獨立使用安裝：

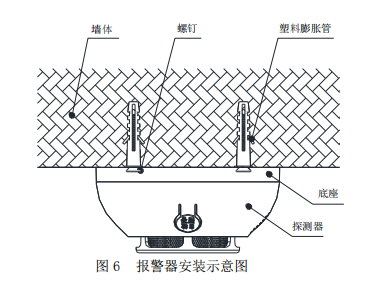

按圖 6 所示，用 3.5×25FA 螺釘將報警器底部固定在屋頂上，安裝孔距如圖 2 所示。

將報警器扣在底座定位卡槽，且報警器與底座吻合后，用力順時針方向旋轉，直至到位鎖定。
