《火災報警控制器》新國標發布：統一操作面板，新增確認按鈕及屏蔽功能改進

作者：發布時間：2025-01-10 15:17:36點擊：3053

信息摘要：

本文件代替GB4717—2005《火災報警控制器》,與GB4717—2005相比，除結構調整和編輯性改動外，主要技術變化如下:

a)增加了火災報警信號、火災報警狀態、故障報警信號、故障報警狀態、監管報警信號、運行數據存儲單元、消防電氣控制裝置、消防聯動通信模塊、消防系統報警總線、消防系統聯動總線、消防系統設備控制總線的定義(見3.2、3.3、3.4、3.5、3.6、3.10、3.11、3.12、3.13、3.14、3.15);

b)刪除了監管信號的定義(見2005年版的4.2);

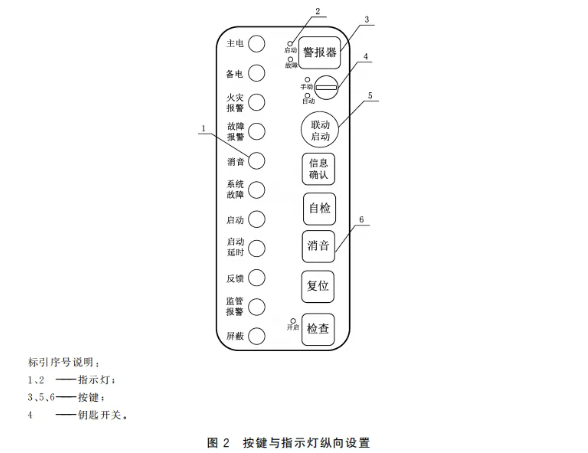

c)增加了按鍵與指示燈設置要求(見5.3.1.5);

編制組調研了控制器產品的應用現狀和應用效果。控制器的不同生產企業具有不同的操作面板，操作按鍵和指示燈的布局也各不相同。消控室的管理人員和消防監督管理人員在使用時，需要掌握數十種火災控制器的的操作方式，增加了設備操作的難度。一旦發生火情，也增加了操作失誤引起火災擴散的風險。

因此，編制組收集了消防救援隊伍監督管理人員、火災自動報警系統設計人員、生產企業技術人員的意見，統一規定了火災報警控制操作面板的指示燈和按鍵布局，實現了操作面板的標準化。國內的主要生產企業，根據標準規定的操作面板，進行了小批量試產，并進行了操作實驗。實驗表明，控制面板的布局方便人員操作，各類狀態指示醒目，便于識別，滿足了產品應用的實際需求。

d)增加了控制器的通信線路要求(見5.3.1.6);

控制器連接的通信線路分為：消防系統報警總線、消防系統聯動總線和消防系統設備控制總線。由于，消防系統設備控制總線是控制器與各類消防聯動控制設備之間傳送信息的通信線路，直接與設備的聯動控制相關，其可靠性和穩定性具有更高的要求。為了避免不同總線混用對聯動控制設備造成干擾，同時也為了便于火災自動報警系統中各類設備的管理，提出本條要求：“控制器的消防系統設備控制總線應采用獨立的通信線路，不應與消防系統報警總線、消防系統聯動總線共用”。

e)增加了外殼防護要求(見5.3.1.8);

標準GB 23757-2009《消防電子產品防護要求》中，3.2.1.3條規定：“室內使用的控制器類消防電子產品的外殼防護等級不應低于GB 4208規定的IP30等級”。此次修訂，參考了GB 23757-2009的技術要求，提出：“控制器的外殼防護等級（IP代碼）不應低于GB/T 4208中IP30的要求”。

f)增加了外殼燃燒性能要求(見5.3.1.9);

控制器屬于消防產品，其自身的消防安全性能也十分重要，為了防止控制器內局部元件失效，高溫導致引燃外殼，標準提出了外殼阻燃性能的要求：“控制器外殼為非金屬材料時，應滿足附錄A規定的燃燒性能要求”。

本文件的附錄A參考了標準GB/T 2406.2-2009《塑料用氧指數法測定燃燒行為第2部分：室溫試驗》的技術內容，并明確了在控制器試樣的外殼上切割樣塊進行試驗的要求，以及氧氣含量為28％的配比要求。

g)更改了指示燈的要求(見5.3.2,2005年版的5.4.2);

為了使指示燈更加醒目、清楚地指示控制器的狀態，此次修訂明確了各類信號指示燈的顏色，增加了控制器（聯動型）相關的狀態指示的要求。

5.3.2.1條規定：“指示燈功能應有中文標注，并應以顏色標識，紅色指示火災報警、監管報警、反饋、檢查開啟、啟動、報警延時和啟動延時等；黃色指示故障報警、系統故障、屏蔽、消音等；綠色指示主電源和備用電源正常工作狀態、手動工作狀態、自動工作狀態和停止工作狀態等?！?005版標準中僅規定：“指示燈（器）功能應有標注?！贝舜涡抻喢鞔_：“指示燈功能應有中文標注”以便于產品在我國境內的使用。

5.3.2.2條提出了指示燈的環境光條件和可視范圍要求。在2005版標準的基礎上，將不大于500 lx的環境光條件修改為：“在100 lx～500 lx環境光條件”，修訂的目的是提高指示燈的指示性能，保證在低照度的條件下也能清楚的指示狀態，避免炫目。

h)增加了音響器件的接線方式要求(見5.3.4.1);

i)增加了備用電源及蓄電池的要求(見5.3.7);

標準增加了與備用電源及蓄電池相關的防護措施（5.3.7.1）、導線顏色（5.3.7.2）、電池種類（5.3.7.3）、分段保護（5.3.7.4）的相關要求。

導線顏色是參考了電工、電子產品的規定，提出5.3.7.2條：“電源正極連接導線應為紅色，負極應為黑色或藍色”。

5.3.7.3條規定：“控制器的備用電源不應采用鈷酸鋰、三元鋰及其他含鈷元素的鋰離子蓄電池。”三元鋰電池具有更高的能量密度，電池內部材料的活性較高，一旦發生過充、短路等故障會引起劇烈的爆炸并產生明火。為了保證控制器的安全性能，提出了本條款的要求。

5.3.7.4條規定：“控制器應能顯示備用電源的電壓和電量。當控制器串接電池組額定電壓大于或等于12V時，控制器應對電池(組)分段保護并顯示每段電池(組)的電壓，每段電池(組)額定電壓不應大于13V，且在電池(組)充滿電時，每段電池(組)電壓均不應小于額定電壓。當任一段電池電壓小于額定電壓的90%時，控制器應發出故障報警聲、光信號并指示相應的部位?！本幹平M在調研控制器的應用情況過程中，發現很多報警控制器的備用電源處于故障狀態，有的已無法供電，有的供電時間不足30min，極大的降低了控制器產品的可靠性。

為了保證備用電源的性能，提升控制器的可靠性，標準提出了顯示電池電量和分段保護的要求。根據控制器中使用的備用電源，多以12V電池（組）為1個基本單元，因此提出了“每段電池（組）額定電壓不應大于13V”的要求。

j)增加了運行數據存儲單元的要求(見5.3.9);

運行數據存儲單元用于記錄控制器的工作狀態和各類操作信息，可以獲得客觀、完整的消防設施運行記錄，督促消防設備管理人員及時處理各類事件，有助于提升使用單位的消防安全管理水平和重點崗位人員的工作責任心；有利于消防監督過程規范化、制度化、科學化，在一定程度上可以減輕消防官兵在執法過程中的工作量，提高工作效率；可以再現火災事故發生、發展、蔓延過程中現場的火災報警控制相關數據，幫助火災調查人員了解火災蔓延過程中各類數據的變化情況，為確定起火時間、區域，分析火災原因，提供真實、客觀的依據。因此，本文件增了運行數據存儲單元的要求。

5.3.9條規定：“控制器的運行數據存儲單元應為獨立可拆卸結構，采用金屬外殼，外殼防護等級（IP代碼）不應低于GB/T 4208-2017中IP54的要求，功能應滿足附錄B的要求?！?/span>

運行數據存儲單元要求在火災條件下和滅火系統啟動水淋條件下，數據不丟失，能夠正常導出數據，因此提出了外殼防護等級不應低于GB/T 4208中IP54的要求。標準中附錄B提出了運行數據存儲單元的數據記錄功能、數據存儲功能、數據導出功能和數據安全保護功能的要求，并規定了試驗方法。

k)更改了延時時間的顯示要求(見5.4.1.2,2005年版的5.2.2.2);

為了準確的獲取延時時間的信息，此次修訂在2005版標準的基礎上增加了延時時間倒計時的功能要求。5.4.1.2條規定：“當有火災探測器的火災報警信號輸入時，控制器應在10s內發出火災報警聲、光信號?；馂膱缶盘枩试S設置報警延時，其更大延時不應超過1min，延時期間應有延時光指示，延時時間應采用倒計時方式顯示，延時設置信息應能通過本機操作查詢。”

l)增加了信息確認按鈕(鍵)的要求(見5.4.2.3);

編制組在調研過程中發現，很多消控室中管理人員沒有及時確認控制器的故障、報警等狀態信息，并做出處置措施，導致火災自動報警系統長期處于非正常狀態。為了督促管理人員履行消防管理職責，提升使用單位的消防管理能力，此次修訂了增加了確認按鈕（鍵）的要求。5.4.2.3條規定：“控制器應設置獨立的信息確認按鈕(鍵)?？刂破鲬芡ㄟ^操作信息確認按鈕(鍵)逐條確認接收到的故障信息和火災報警信息，并對已確認的信息進行標識。?！?/span>

m)增加了聯動啟動控制按鈕(鍵)的要求(見5.4.2.4);

控制器的聯動控制功能，起到火災報警狀態下啟動各類消防設施的作用。在自動控制狀態下，控制器可以根據聯動控制邏輯自動啟動控制輸出；在手動控制狀態下，需要通過手動操作，啟動控制輸出?？刂破鞯摹笆謩?自動”狀態轉換，是采用轉換鑰匙的方式實現的。為了防止由于“手動/自動”狀態轉換鑰匙丟失，無法快速啟動控制輸出的情況，標準提出手動控制狀態下的快速聯動啟動功能，增加了“聯動啟動控制按鈕（鍵）的要求”。

5.4.2.4條規定：“控制器應設置獨立的聯動啟動控制按鈕(鍵)。聯動啟動控制按鈕(鍵)應采用直徑不小于12mm的圓形紅色按鈕(鍵)，并具有防止誤操作的措施，且不應采用密碼保護的方式。當控制器處于手動控制狀態時，手動操作聯動啟動控制按鈕(鍵)，應能按已接收的火災報警信號，啟動滿足設定控制邏輯的聯動控制信號。”

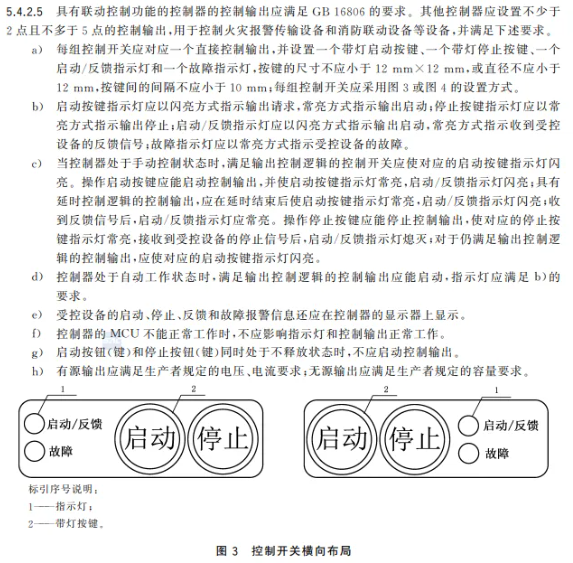

n)增加了控制輸出的要求(見5.4.2.5);

控制器在使用過程中，需要控制火災報警傳輸設備和消防聯動設備。此次修訂規定“控制器應設置不少于2點且不多于5點的控制輸出”。增加次條款的目的是提高控制器的控制能力，滿足部分小容量系統工程的需求。在部分小容量的火災自動報警系統中，僅需要少量的控制輸出，如果采用消防聯動控制器不僅增加了成本，還造成了資源的浪費。因此，此次標準修訂增加了控制輸出的要求，在少于5個控制輸出點的情況下，可以使用控制器。

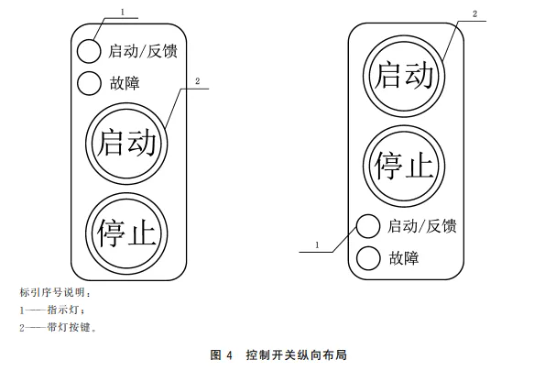

編制組根據國內主要生產企業的反饋意見，制定了控制開關的布局要求，提出：“每組控制開關應對應一個直接控制輸出，并設置一個帶燈啟動按鍵、一個帶燈停止按鍵、一個啟動/反饋指示燈和一個故障指示燈”，并提出了按鍵和指示燈的操作控制邏輯和指示方式。

o)更改了信息傳送的指示要求(見5.4.2.8,2005年版的5.2.3.5);

為了區分信息傳送時，發送信息和接收信息的狀態，此次修訂將信息傳送指示燈由1個指示燈修改為2個指示燈，分別指示信息的發送和接收。

p)增加了總線通信要求(見5.4.2.15);

現有的控制器控制消防聯動控制設備時，通常采用兩種方式：一種是控制器通過輸出模塊與消防聯動控制設備的輸入節點進行連接；一種是通過總線通信的方式進行信息傳送。顯而易見，通過總線通信的方式可以大大減少電纜的布設量，信息傳送也更加靈活，具有更好的擴展性。但是，控制器與消防聯動控制設備尚無統一的通信協議，不同生產企業的控制器和消防聯動控制設備難以實現信息傳送，限制了火災自動報警系統集成技術的發展。

因此，編制組組織國內主要的控制器生產企業，參考了各個生產企業的消防聯動控制總線的通信協議，提出：“具有聯動控制功能的控制器采用通過消防聯動通信模塊與消防電氣控制裝置通信時，與消防聯動通信模塊連接的消防電氣控制裝置總數不應大于62個。消防聯動通信模塊應至少具有CAN接口或RS485接口，準許增加以太網接口等其他接口。消防聯動通信模塊的CAN接口和RS485接口的通信協議應滿足附錄C的要求。”

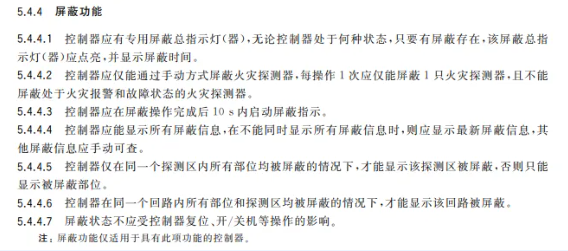

q)更改了屏蔽功能(見5.4.4.2,2005年版的5.2.5);

編制組在調研過程中發現部分消防工程中的控制器由于故障等原因經常發出火災報警信號，消防管理人員沒有對這些探測器進行處理、更換，而是通過控制器屏蔽了火災探測器。這樣操作造成了極大的安全隱患，此次修訂增加了5.4.4.2條：“控制器應僅能通過手動方式屏蔽火災探測器，每操作1次應僅能屏蔽1只火災探測器，且不能屏蔽處于火災報警和故障狀態的火災探測器?！?/span>

r)更改了信息顯示與查詢功能(見5.4.7,2005年版的5.2.8);

2005版標準5.4.8：“控制器信息顯示按火災報警、監管報警及其他狀態順序由高至低排列信息顯示等級，高等級的狀態信息應優先顯示，低等級狀態信息顯示不應影響高等級狀態信息顯示，顯示的信息應與對應的狀態一致且易于辨識。當控制器處于某一高等級狀態顯示時，應能通過手動操作查詢其他低等級狀態信息，各狀態信息不應交替顯示?！?/span>

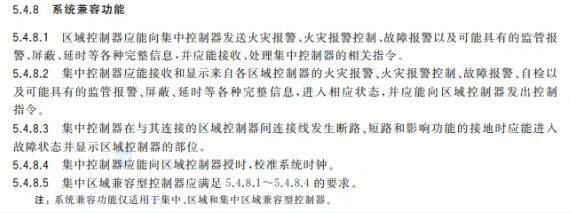

s)更改了系統兼容功能(見5.4.8,2005年版的5.2.9);

此次標準修訂，修改了集中控制器對區域控制器的控制功能，2005版標準中規定：“集中控制器應能向區域控制器發出控制指令。”此次修訂調整為：“集中控制器應能接收和顯示來自各區域控制器的火災報警、火災報警控制、故障報警、自檢以及可能具有的監管報警、屏蔽、延時等各種完整信息，進入相應狀態，并應能向區域控制器發出控制指令?！?/span>

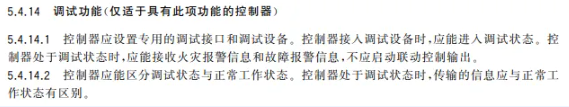

t)增加了檢查功能(見5.4.9);
