（典型火災報警控制器按鍵及面板說明）

1、火災報警控制器組成

（1）液晶屏：用于顯示所有報警、故障及各類操作的漢字信息；

（2）打印機：打印機可打印系統所有報警、故障及各類操作的漢字信息；

（3）指示燈區：包括 火警燈、故障燈、屏蔽燈、電源燈、監管燈、消音燈、啟動燈、延時燈及自檢燈等；紅色 指示火災報警狀態、監管狀態；黃色 指示故障、屏蔽、自檢狀態；綠色 表示電源工作狀態；

（4）時間顯示；

（5）按鍵：火災報警控制器按鍵主要包括：消音鍵、啟動鍵、控制鍵、復位鍵、自檢鍵、屏蔽鍵、查詢鍵、系統設置鍵及打印鍵等。

2、火災報警控制器主要功能

作為火災自動報警系統的控制中心，火災報警控制器具有火災報警功能、火災報警控制功能、故障報警功能、屏蔽功能、監管功能、自檢功能、信息顯示與查詢功能及電源功能等。

（1）控制器能直接或間接地接收來自火災探測器及其他火災報警觸發器件的火災報警信號，發出火災報警聲、光信號，指示火災發生部位，記錄火災報警時間，并予以保持，直到手動復位。控制器具有專用火警總指示燈，控制器處于火災報警狀態時，火警示燈點亮。火災報警信號能手動消防，當再次有火災報警信號輸入時，能再次啟動。

（2）控制器可設置控制輸出，用于火災報警傳輸設備和消防聯動設備等設備的控制，每一控制輸出有對應的手動直接控制按鈕。

（3）故障報警功能：控制器設專用故障報警總指示燈，無論控制器處于何種狀態，只要有故障信號存在，該故障總指示燈點亮。當控制器內部、控制器與其連接的部件間發生故障時，控制器能在100S內發出與火災報警信號有明顯區別的故障聲、光信號，故障聲信號能手動消除，如再有故障信號輸入時，能再次啟動，故障光信號能保持至故障排除。

（4）控制器設專用屏蔽總指示燈，無論控制器處于何種狀態，只要有屏蔽存在，該屏蔽總指示信號燈點亮。

（5）監管功能（動作）：控制器設專用監管報警狀態總指示燈，無論控制器處于何種，只要有監管信號輸入，該監管報警狀態總指示燈點亮。

當有監管信息輸入時，控制器能在100S內發出與火災報警信號有明顯區別的監管報警聲、光信號；聲信號僅能手動消除，漢有冷的的監管信號輸入時能再次啟動；光信號能保持至手支復位。如果監管信號仍存在，復位后監管報警狀態能保持或在20S內重新建立。控制器能顯示所有監管信號，當天能同時顯示時可手動查詢。

（6）自檢功能：控制器能檢查本機的火災報警功能稱為自檢。控制器在執行自檢功能期間，受其控制的外接設備和輸出接點均不動作。控制器自檢超過1分種或其不能自動停止時，控制器的自檢功能不影響非自檢部位、探測區和控制器本身的火災報警功能。

（7）信息顯示與查詢功能：控制器信息顯示按火災報警、監管報警及其它狀態順序由高至低排列信息顯示等級，高等級的狀態信息優先顯示，低等級狀態信息顯示不應影響高等級信息顯示，顯示的信息與對應的狀態一致且易于辨識。當控制器處于某一高等級狀態顯示時，能通過手動操作查詢其它低等級狀態信息，和狀態信息不交替顯示。

（8）電源功能：主機控制器具有主電源和備用電源轉換裝置，當主電源斷電時，能自動轉換到備用電源；主電源恢復時，能自動轉換到主電源。控制器有主、備電源工作狀態指示，主備電源轉換不不使控制器產生誤動作。

消防聯動控制器一般與火災報警控制器采用一體化設計，構成聯動型火災報警控制器。消防聯動控制器能以手動和自動兩種方式完成控制功能，并指示狀態，控制狀態不受復位操作的影響。我們平時值班都是打到手動狀態的，當確認發生火災時把手動狀態打到自動狀態，主機會按照邏輯關系打開相關聯動設施實施滅火。

主要功能：能夠接收火災報警控制器或其它火災觸發器件發出的迷糊報警信號，根據設定的控制邏輯控制信號，控制各類消防設備實現相應功能。

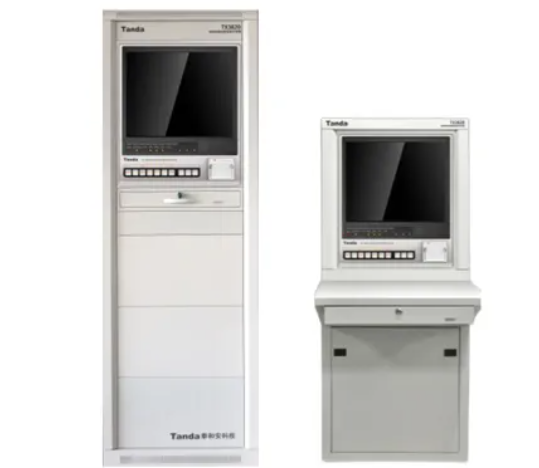

消防控制室圖形顯示裝置主要由：消防報警工作站、UPS電源、打印機、CRT圖形顯示軟件、操作系統軟件及防火墻等軟硬件設備組成。

主要功能：消防控制室圖形顯示裝置是消防控制室用來完成火災報警、故障信息顯示某地的報警設備，可以模擬現場火災探測器等部件的建筑平面布局，如實反映再現火災、故障等善的顯示裝置。

消防電話系統是一種消防專用的通訊系統，通過這個秕可迅速實現對迷糊的人工確認，并可及時掌握火災現場情況及進行其它必 的通訊網絡，便于指揮滅火及恢復工作。消防電話主機分為總線制和多線制兩種實現方式，由于工作方式的不同，兩種系統所需要的設備及它們的應用方法都有所區別。

總線制電話主機：總線制電話主機應用于總線制消防電話系統中，典型的總線制消防電話系統由設置在消防控制中心的總線制消防電話主機、火災報警控制器和現在場的電話楊模塊、電話插孔及消防電話分機構成。

多線制電話主機：應用于多線制消防電話系統中，典型的多線制消防電話系統由設置在消防控制中心的多線制消防電話主機、火災報警控制器和現場的電話插孔、固定式消防電話分機構成。

消防應急廣播屬于火災報警控制系統的配套使用設備，通過這個系統可以實現通報建筑物內火災 情況，指揮相關層的人員疏散的功能 ，在整個消防控制管理系統中起著極其重要的作用。

主要功能：典型的總線制消防應急廣播系統是通過控制現場專用消防廣播編碼切換模塊來實現廣播的切換及播音控制。

典型的消防應急廣播系統設備由消防控制中心的廣播設備，配合火災報警控制器、消防廣播切換模塊及現場放音設備組成。消防控制中心的廣播設備含廣播功率放在器、CD錄放般或卡文本錄放盤等，可組入各式機柜。

采用壁掛式機箱結構，適合安裝在墻壁上，占用空間較小。

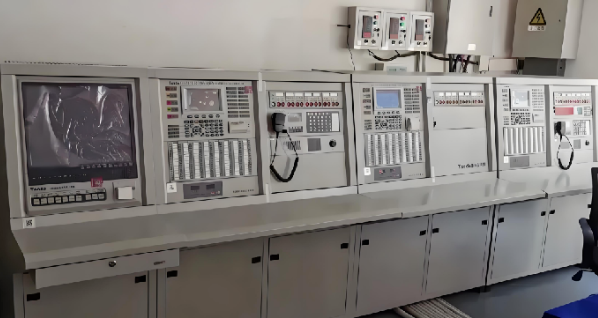

采用琴臺式結構，回路較多，內部電路結構大多設計成插板組合式，帶載容量較大，操作方便。

采用立柜式結構，回路較多，內部電路結構大多設計成插板組合式，帶載容量較大，操作使用方便，但較琴臺結構占用面積小。

火災報警控制器的工作狀態主要有正常監視狀態、自檢狀態、屏蔽狀態、故障報警狀態、監管報警狀態、火災報警狀態等。（公眾號：HSE成長之路）火災報警控制器通過音響器件、指示燈、顯示器等指示當前狀態 。

1、正常監視狀態—火災報警控制器接通電源后，無火災報警、故障報警、屏蔽、監管報警、自檢等發生時所處的狀態。

2、自檢狀態---火災報警控制器進行自檢功能時的處的狀態，設有專用自檢總指示燈進行指示。

3、屏蔽狀態---火災報警控制器在屏蔽功能啟動的所處的工作狀態。屏蔽功能為火災報警控制 器的可選功能，但當控制器具有此功能時，需要有專用的屏蔽總指示燈進行指示，顯示 器顯示詳細的屏蔽信息。

4、故障報警狀態—火災報警控制器或系統 內各組成部位發生故障時所入的狀態。設有專用故障總指示燈，無論控制器處于何種狀態，只要有故障信號存在，該指示燈應點亮， 賜教發出與火災報警信號有明顯區別的聲信號，顯示器顯示詳細的故障信息。

5、監管報警功能狀態---火災報警控制器發生監管報警信號時所處的狀態。監管功能 為火災報警控制器的可選功能，但當控制器具有此功能時，需要有專用監管總指示燈進行指示，同時發出與火災報警信號有明顯區別的聲信號，顯示器顯示詳細的監管信息。

6、火災報警狀態---火災報警控制器發出火災報警信號 時的狀態，設有專用火警總指示燈，控制器處于火災報警狀態時，該指示燈應點亮，同時發出火災報警信號專有的聲信號，顯示器顯示詳細的火警信息。

  在所有信息當在，火災報警信息具有更高 顯示級別，當系統中存在多種信息時，控制器按照火警、監管、故障、屏蔽的優先順序進行顯示。

當系統存在火警時，火災報警控制器報火警信息：

1、發出與其它信息不同的火警聲（消防車聲）；

2、火警總指示燈（紅色）點亮；

3、顯示當關火災報警部位的總數；

4、火災報警信息為更高 顯示級別，優先顯示，不受其它信息影響；

5、火警信息的光指示信號不能自動清除，只能過通過手動復位操作進行清除；

6、故障信息特征，當系統存在故障時，火災報警控制器將報故障信息；

7、火災報警控制器發出與火警信息明顯不同的故障聲（如救護車聲）；

8、故障總指示燈（黃色）點亮；

9、待故障排除后，故障信息的光指示信號可自動清除。

火災報警控制器操作面板上有“自檢”鍵，按下此鍵能檢查本機報警功能，即自檢操作，可對火災報警控制器的音響器件、面板上所有指示燈、顯示器進行檢查。在執行自檢功能期間，受控制器控制的外接設備和輸出接點均不動作。

在火災報警控制器材發和火警或故障等警報情況下，可發出相應的警報聲加以提示，警報場 能被的手動消防，按下消音鍵即完成操作，當再有報警信號輸入時，能再次啟動警報聲音。

復位即是為使火災自動報警系統或系統內部組成部分恢復到正常監視狀態進行的操作。火災報警控制器設有手動復位按鍵，當火警或故障等處理完畢后，直接按下復位鍵，復位后控制器將保持仍然存在的狀態及相關信息或在一段時間內重新建立這些信息。

一般情況下復位操作可以實現的功能有：

1、清除當前的所有火警、故障、和反饋等顯示；

2、復位所有總線制控制設備和手動消防啟動盤、多線制消防聯動控制盤上的狀態指示燈；

3、清除正處于請求和延時請求啟動的命令；

4、清除消音狀態；

5、火警報警控制器屏蔽狀態不受復位操作影響。

1、火災報警信息的確認：自動報警系統顯示火警信息后，應首先按下“消音鍵”消音，再依據報警顯示號確定報警點具體位置，然后利用電話、對講機通知消防巡視人員盡快到現場查看是否有火情發生。如中控室有閉路監控系統，可將系統切換至報警位置確認火情。

2、火災處置流程：

（1）自動報警系統顯示火警信號或接到火情報告后，應立即通知消防巡查員前往火警現場觀察；

（2）火情確認后，應立即向水玉值班經理或負責人通報；

（3）撥打119火警電話向消防部門報警；

（4）在消防值班經理或負責人的指揮下啟動相應的聯動設備，如消防栓系統、噴淋系統、防排煙系統等消防設施；

（5）通過消防廣播系統通知火災及相關人員疏散；

（6）做好記錄。

3、撥打119火警電話的方法

（1）用電話打警時應先摘機，聽到撥號音后再撥“119”號碼；

（2）撥通“119”后，應確認對方是否為“119”火警受理臺，以免打錯；

（3）準確報出建筑物所在地地址（路名、街區名、門牌號）說明建筑物所處地理位置及周圍明顯的建筑物或道路標志；

（4）簡要說明起火原因及火災范圍；

（5）等待接警人提問，并簡要準確的回答問題；

（6）關斷電話后，通知消防巡查人員做好迎接消防車的各項準備工作。

1、當火災探測器出現誤報警時，應首先按下“警報器消音”鍵，停止現場警報器發出報警音響，通知現場人員及相關人員取消火警狀態；

2、考察是否由周圍環境因素造成探測器誤報。（水蒸氣、油煙、潮濕、灰塵等）

（1）若環境中存在水蒸氣、揚塵、油煙或快速溫升等導致探測器誤報警的因素，則應將報警點屏蔽，待環境恢復正常后，取消屏蔽。探測器屏蔽期間，慶設置專人對現場進行監控。

（2）若不存在上述情況，無法確定導致報警原因時，可按下火災報警控制器的“復位“鍵恢復探測器至正常工作狀態。如探測器反復進入報警狀態，則應將報警點屏蔽，然后及時更換，將探測器恢復至正常工作狀態，故障探測器應通知施工單位或廠家維修。
